Stage laboratoire

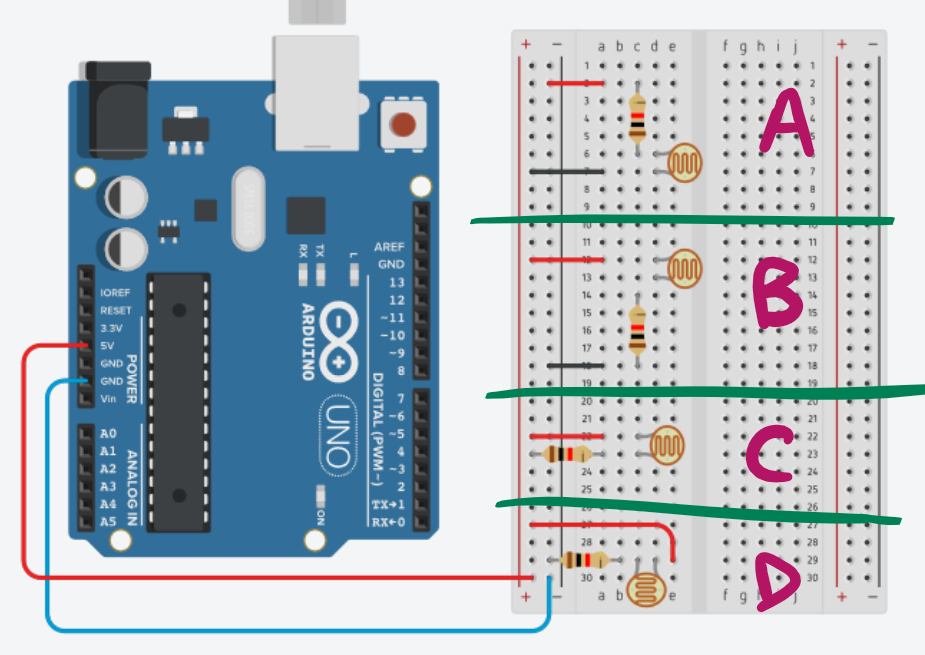

• Circuit A

  C'est le bon, même si la couleur des fils n'est pas judicieuse.

• Circuit B

  La photorésistance et la résistance n'ont pas de borne en commun.

• Circuit C

  La résistance n'est pas raccordée à la masse, mais au potentiel de 5 V.

• Circuit D

  La photorésistance est court-circuitée.

const int ledPin = 12;

int valeur = 0;

float U_r;

void setup()

{

Serial.begin(9600);

pinMode(ledPin, OUTPUT);

}

void loop()

{

valeur = analogRead(0);

U_r = valeur*5.0/1023;

delay(100);

if (U_r < 1){

digitalWrite(ledPin, HIGH);

}

else{

digitalWrite(ledPin, LOW);

}

}
